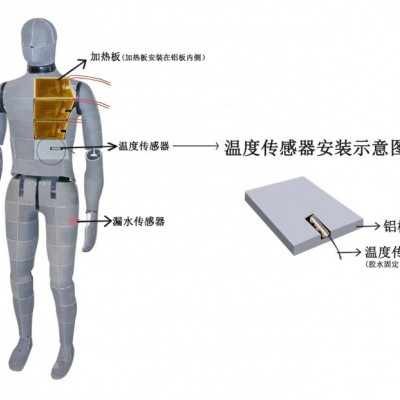

热人体模型-热人体模型由34个独立控制的热区组成。甘露区划分如下图1.3.1所
示。所有的热区域都配备有加热器来模拟代谢热输出速率，并使用分布式导线传感
器来测量皮肤温度。此外，每个热区都可以通过其表面均匀分布的流体端口来控制
汗液。人体模型内部有一个流体加热器来预热水，然后再分配到人体模型表面的端
口。
1. 电源指示器-直流电源形式有一个指示灯。注意：VHTR只有在人体模型正常运
行和ThermDAC软件运行时才能激活。
2. 加热器电压调整拨号-这允许用户从+48V的标称设置中降低加热器电压。当测
试高绝缘的衣服时，或在需要较低的热通量来保持温度的任何其他情况下，可
能需要较低的电压。
加热器功率由公式P=(V
2
/R)
D.C. (D.C.=加热器占空比)，因此降低电压的½
将减少最大可用加热器功率到额定的¼。
3. 不要堵塞风扇通风口！这些设备为人体模型电源提供通风。
4. 串口-这是9针串口电缆到ThermDACPC的接口。
5. 加热器和传感器连接器-这些现场电缆插入热人体模型上的两个连接
器。
6. 电源连接器-这里提供了交流电源。可接受的范围为85265VAC，2kVA。
7. 电源开关-开关开关。电源输入模块(PEM)还包含两个交流输入保险丝。
泵外壳-泵外壳包含一个泵、紫外线、滤波器和压力调节器，用于控制流向歧管
的水流。
